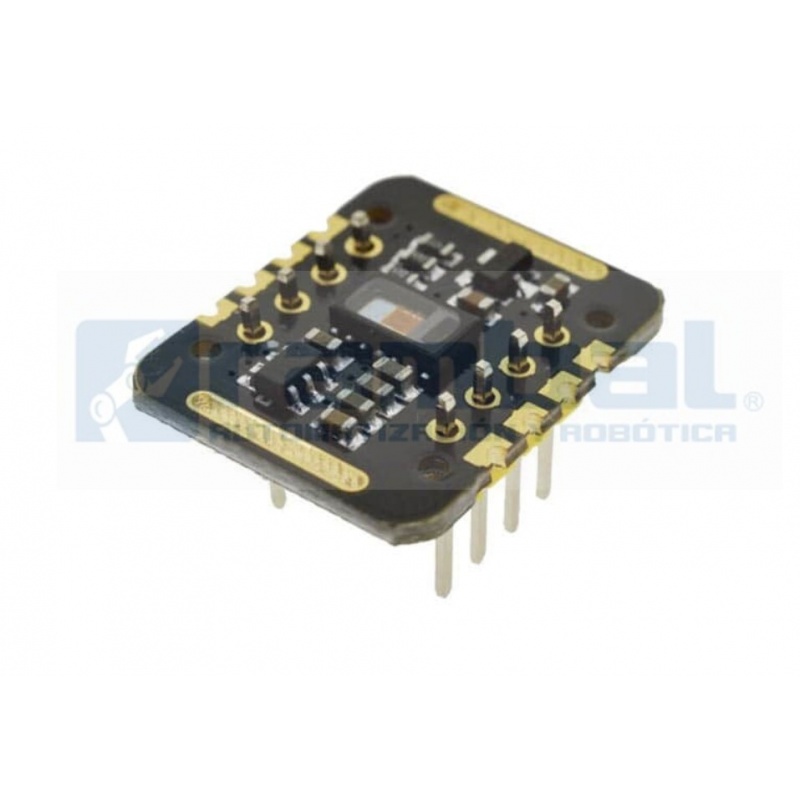

Sensor Pulsioximetría MAX30102 Soldado

NOTA:  Soldado de Fabrica - Version mejorada.  1TE1CEO(1+7)20

El sensor MAX30102 es un sensor pulsioxímetro, monitor de la frecuencia cardíaca y saturación de oxígeno en la sangre (SpO2) que utiliza tecnología de detección de luz infrarroja para medir la cantidad de oxígeno en la sangre y la frecuencia cardíaca.
Puede ser utilizado en dispositivos portátiles para seguimiento de salud, monitores de actividad física, dispositivos médicos, etc.
Es compatible con la interfaz de comunicación I2C para facilitar la transmisión de información a u otros microcontroladores

Características:

•         Sensor: MAX30102
•         Longitud Máxima de Onda LED: 660nm/880nm
•         Tensión de Alimentación:  3.3V a 5V
•         Voltaje de interfaz de comunicación: 1.8~3.3V~5V
•         Corriente de trabajo: 60mA
•         Potencia máxima: 0.3 W
•         Tipo de detección: PPG (Reflexión de luz)
•         Interfaz de salida: I2C
•         ADC delta sigma de hasta 16 bits
•         Dimensiones:21 mm x 15mm

Descripción de pines:

•         VIN: Voltaje de alimentación (3.3-5V)
•         SCL: El reloj conectado a la interfaz I2C
•         SDA: Datos conectados a la interfaz I2C
•         INT: Interruptor DEL max30102, generalmente no se conecta.
•         LED IRD: Tierra del Led IRD, generalmente no se conecta.
•         LED ROJO: Tierra del Led Rojo, generalmente no se conecta.
•         GND: Tierra del modulo
