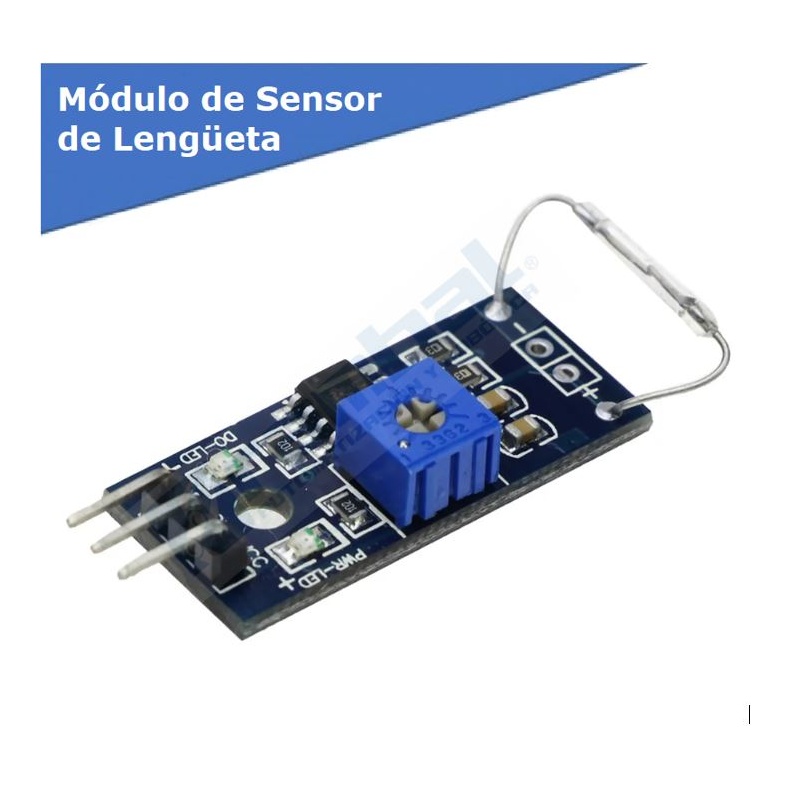

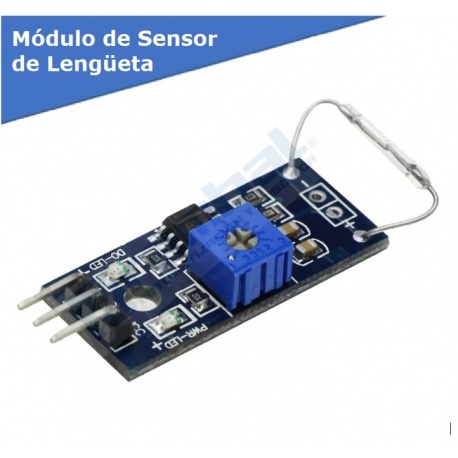

Modulo Sensor Magnetico Reed Switch

NOTA: Posee amplificador actualizado.  3TE10CEO(1+7)20

Cuando el dispositivo está expuesto a un campo magnético, los dos Hojas ferromagnéticas Ni y Fe que están en el interior del interruptor se unen, cerrando el interruptor. Cuando se retira, aleja o elimina el campo magnético, los dos materiales ferrosos se separan, abriendo el interruptor. Esto último, se resume en que el interruptor, es normalmente abierto (N.A.)

Modulo Sensor Reed Switch .   Aplicacion más utilizada es son como sensor, para enviar señales , cuando se detecte o no se detecte un campo magnético.

Características:

• capacidad de conducción: más de 20 mA.
• Voltaje de funcionamiento: 3,3V-5V
• Formato de salida: salidas de conmutación digital (0 y 1)
• agujeros de perno fijos para una fácil instalación
• tamaño de placa PCB pequeña: 32 mm x 14 mm
• Distancia de detección: 1,5 cm
